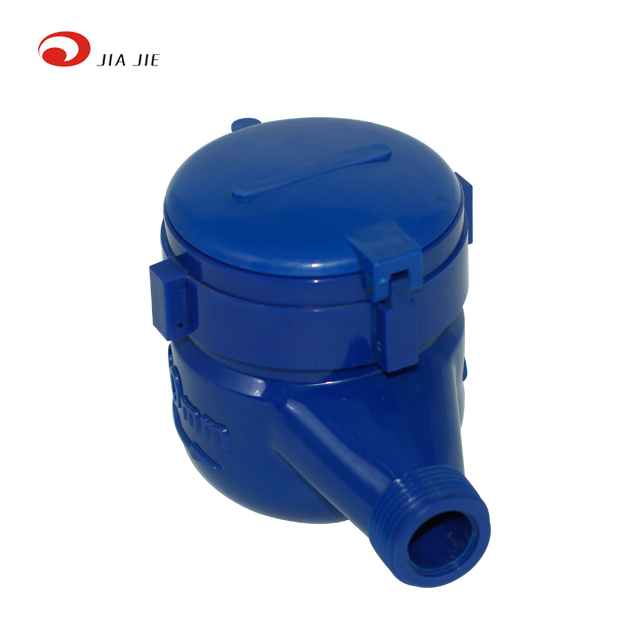

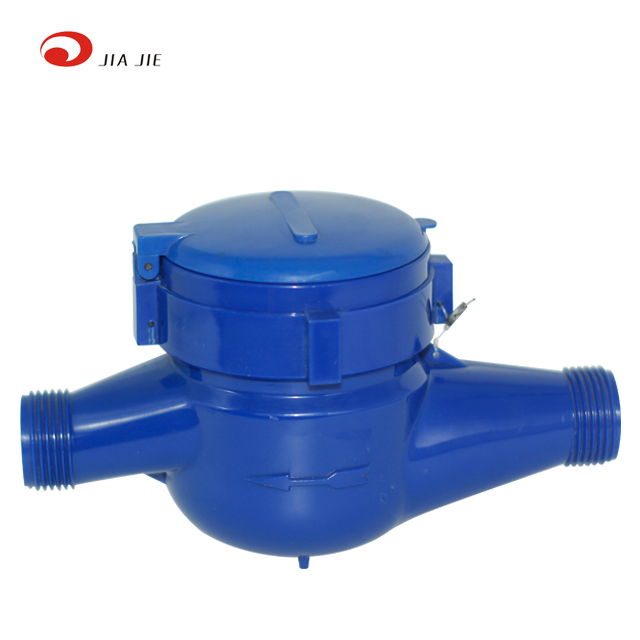

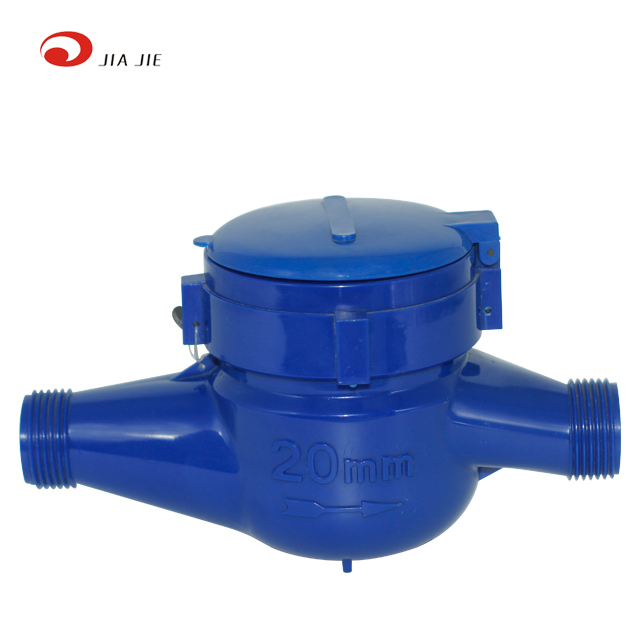

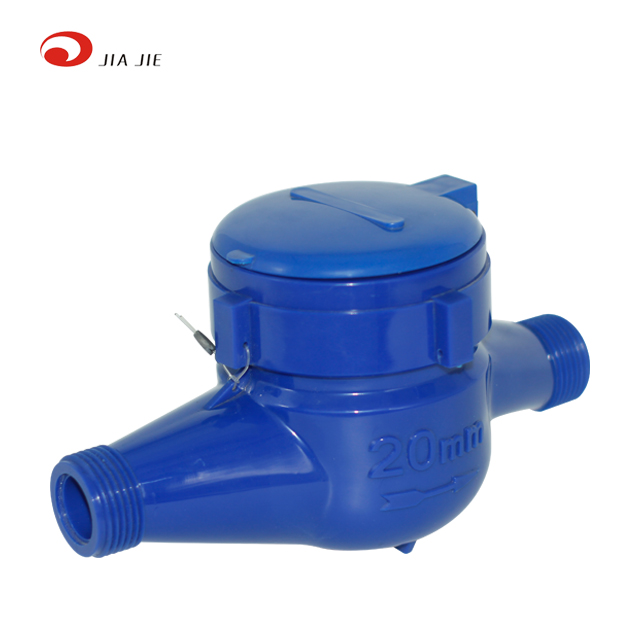

旋翼式塑料冷水表 型號：LXS-20
用途：本系列水表用于家庭或者一個居民單元測量流經自來水管道飲用水用量
特點：
l 多流束
l 濕式
l 防磁，防凍性好
l 計數器真空密封，讀數可長期保持清晰
l 計量精度達到ISO4064 CLASS B
l 采用優質材料，性能穩定可靠
材質：
殼體：ABS
罩子：ABS
接帽：ABS
使用條件：
冷水表水溫不高于35℃
熱水表水溫高于90℃
水壓不大于1.0Mpa/1.6Mpa
壓力曲線圖
流量誤差圖
示值誤差限：
a. 從包括最小流量（Qmin）至不包括分界流量（Qt）的低區：±5%
b. 從包括分界流量（Qt）至包括最大流量（Qmax）的高區：±2%
主要技術參數
公稱口徑 | 計量等級 | 最大流量(m3/h) | 公稱流量(m3/h) | 分界流量(m3/h) | 最小流量(m3/h) | 最小讀數 | 最大讀數 |
15 | B | 3.125 | 2.5 | 0.05 | 0.03125 | 0.0001 | 99999 |
20 | B | 5 | 4 | 0.08 | 0.05 | 0.0001 | 99999 |
外形尺寸及重量
公稱口徑 | DN | 15 | 20 |
長度 | L1(mm) | 165 | 195 |
寬度 | B(mm) | 98 | 98 |
高度 | H(mm) | 114 | 114 |
連接螺紋 | d | R1/2 | R3/4 |
D | G3/4 | G1 | |
重量 | kg | 0.6 | 0.7 |
產品結構圖：
安裝示意圖：
